HARVEY 8x8

HARVEY 8×8

音频和媒体控制矩阵
Harvey 产品中心 周边设备 731
  • DSP性能450MHz/2.700MFLOPS的ADISHARCADSP-21469
  • 数字控制输入通过连接接地来激活4个负逻辑输入连接,最大值 5V
  • 模拟控制输入2个模拟控制输入0至5V,5V/外部接地可用[最大15mA]
  • 数字控制输出4个逻辑输出,最大驱动能力5V/50mA
  • 电源95至250伏交流电,50/60赫兹,IEC插座
  • 尺寸19”/1RU,432mmx44mmx191mm[宽x高x深)
  • 重量13 kg/(6.6 lbs)
  • 以太网10/100 Base T,RJ-45,连接和活动LED指示灯
  • RS 232最高 460 kbps,RTS/CTS硬件流量控制可用,1 X DSub 芯母头

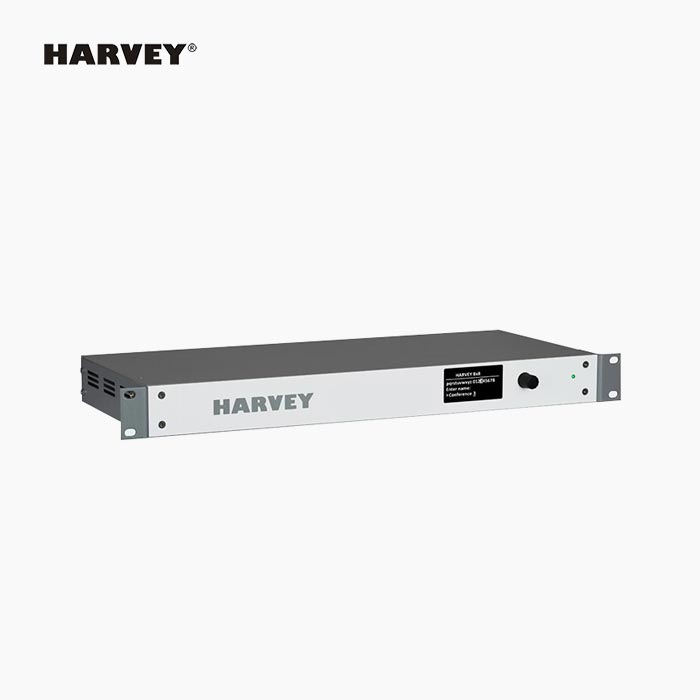

  • 产品图前面前面后面后面

产品描述

HARVEY8x8是一个灵活的音频和媒体控制矩阵,是扩音系统和会议系统的关键组成部分。HARVEY系列配备了最大可达32路模拟音频输入或输出通道以及大量不同的控制接口。具有丰富的音频处理功能,可根据相应的应用程序进行精确定制。这些设定可以保存为预设,只需要按一下按键你就可以轻易将他们调取出来,从而可以快速地在不同的使用场景之间切换。由于拥有各种控制接口,HARVEY可以连接到各种不同的装置上,用作一个集音频,灯光和媒体为一体的中央控制器。它能转换在各种接口之间传输数据,因此您不需要购买额外的转换器。所有市场上常见的媒体控制系统,比如Crestron,AMX和Cue等都适合用来控制 Harvey以及与其连接的设备。

为此,只需单击鼠标,并且无需任何编程知识进行调整即可生成Web界面。

因此,HARVEY是理想的音频和媒体控制矩阵,完全适用于会议室,剧院,博物馆,家庭影院,教育设施和多功能厅。

INTERFACES

音频输入:每个输入可由软件配置为线路电平输入或麦克风电平输入。输入配备软件可控制的48V幻像电源(P48)。

音频输出:模拟平衡线路电平输出,例如用于驱动放大器输入。

Dante:可选用于连接多台HARVEY设备,并通过以太网在设备和其他Dante设备之间交换数字音频流。

以太网:连接到设置电脑等控制设备或被外部设备控制

RS232,RS485/DMX512:远程控制和交换HARVEY设备和外部设备控制命令的接口,例如灯光,扩声系统,媒体技术或操作面板。

数字控制输入:4个逻辑输入用于切换和控制预设和二进制参数,例如通过外部开关来控制某些通道的静音。

模拟控制输入:2个模拟输入,用于外部设备控制HARVEY参数,通过电位器控制电平。

数字控制输出:用于控制外部设备的4个逻辑输出例如继电器或LED。继电器输出:2路输出,用于外部设备的电气隔离控制输出。

继电器输出:2个输出用于电隔离控制外部设备的输出

软件

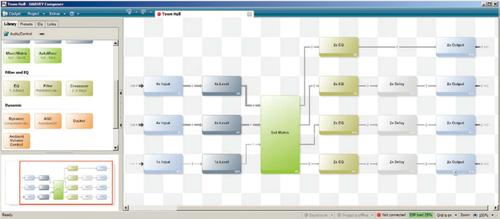

HARVEY系列的用户界面,即HARVEYComposer,操作简便,只需要点击几下鼠标你就可以配置复杂的项目。各功能模块可用鼠标拖放至工作空间内,同时属性窗口自动弹出,请求配置通道的数量。而且,只要移动一下鼠标,你就可以把每一个模块连接起来。在此过程中,每一个单个的连接都会合并到一起而不受物理连接数量的支配。

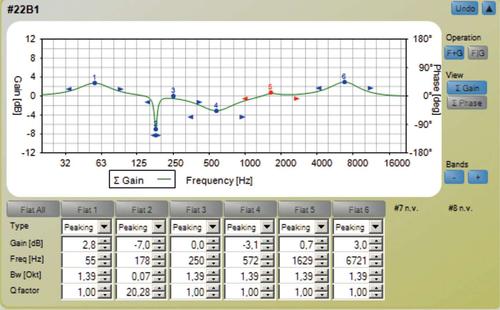

信号处理功能,比如EQ,电平显示或闪避器以及其他功能,都可以简单地通过鼠标拖放进行添加,同时实现在线配置。混音矩阵和闭合矩阵也可用,而且可以自由调整参数配置。

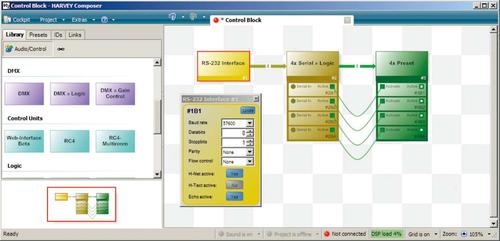

除了音频模块页之外,还有一个控制模块页,即将进来的控制信号会在这里进行估算、逻辑连接,然后传输至音频模块的控制输入端上。您可以快速切换各种预设以适用于各种不同的应用场所。最后HARVEY还提供了不同预设之间“柔和”的淡入淡出功能,而且还可以设定交叉淡化的时间。
