PHONIC AXIS SERIES

常规线阵列扬声器系统

2023年6月14日PHONIC 产品中心扬声器系统音箱 543

型号AXIS20V
频率范围50 Hz-20 KHz(-10dB)
频率响应55 Hz-18 KHz(±3dB)
灵敏度104dB(1W@1m)
功率1120W/2240W(节目/峰值)
最大声压级137dB 峰值
覆盖范围100ºHorizontal x 10ºVertical
阻抗8Ω
尺寸390×765×540mm（H x W x D）

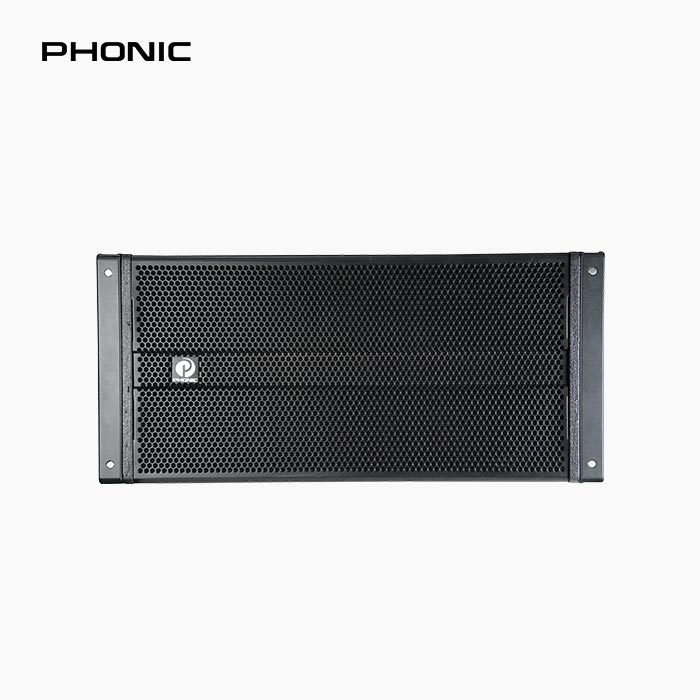

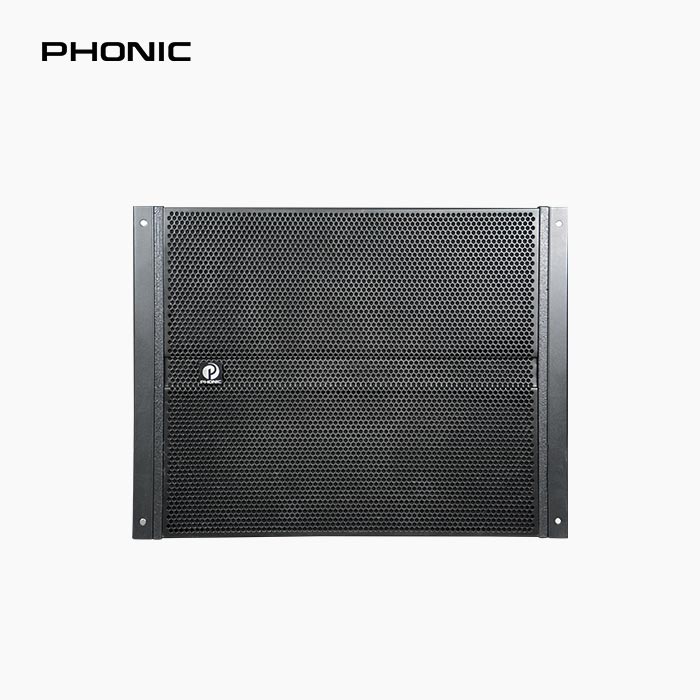

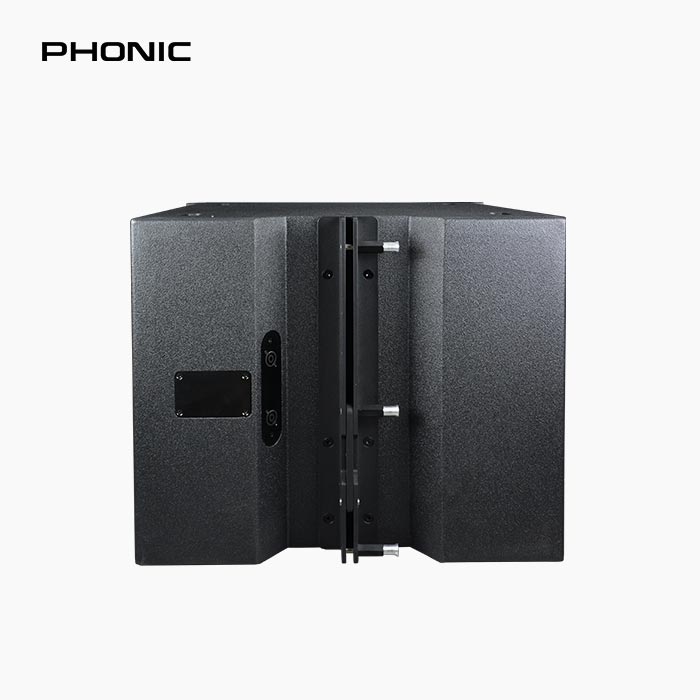

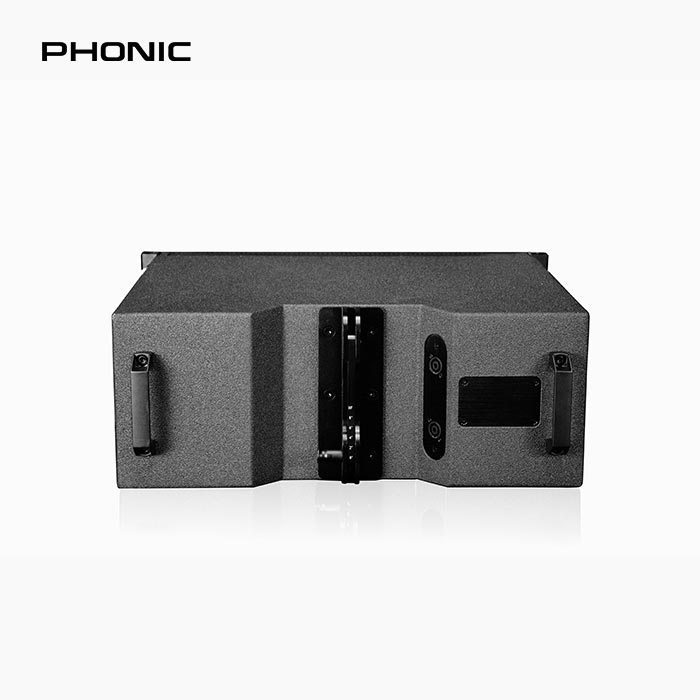

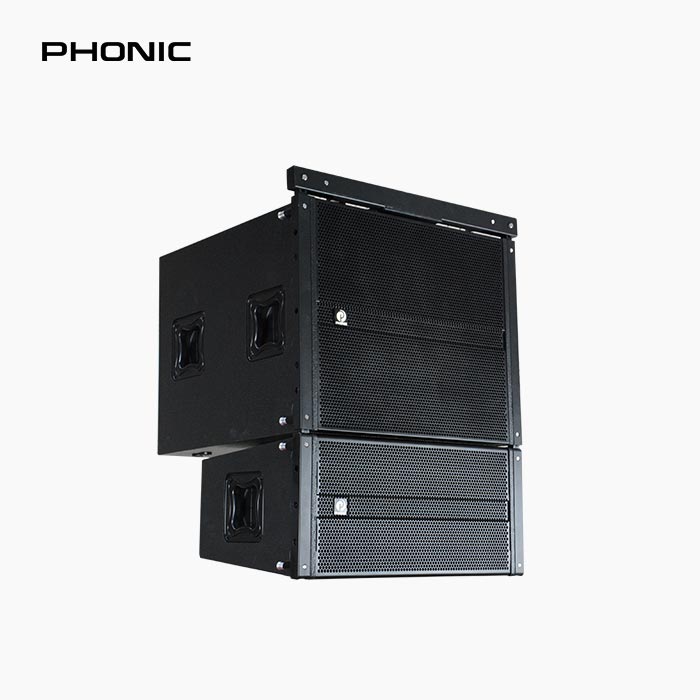

产品图Axis20V Axis20V Axis18B Axis18B Axis20V+Axis18B

产品描述

Axis20V带有内部无源分频器，只使用一个功放通道即可操作。精确高效的分频器与优质低音传感器和强磁压缩高频驱动器经过PHONIC工程师的精心调校，确保了强大且清晰的声音再现能力、高SPL和可扩展的频率响应。该精密分频器件还配备高频OCPP保护（过流无源保护Over Current Passive Protection）。Axis20V水平覆盖为100°，这要归功于真正的线阵列波导设计，它确保了一致的长距离投射和极低的失真水平。

Axis20V坚固外壳采用15/18mm桦木胶合板制成，涂有耐磨耐腐蚀的防水聚脲涂层，配备全集成的三点飞行硬件和快速释放螺栓/销，以确保快速轻松地安装，专为飞行和地面堆叠应用而设计，提供必要的附件，如易于运输的吊架和推车。

Axis18B是一款单18″可吊挂超低音箱，为系统飞行吊挂设计的Axis Rigging System能够让Axis20V与18B吊挂在同一组垂直阵列中，而无需额外的转换架。Axis18B采用1只18″ 特别定制的（3＂v.c.）低音单元，箱体直射倒相式箱体结构设计，吊挂系统采用铝合金材质，与Axis20V组合，可吊挂、可堆叠，用以提升系统低频表现，箱体采用18mm桦木胶合板制成，涂有耐磨耐腐蚀的防水聚脲涂层。 Axis18B能将整个系统的频率范围扩展到35Hz。

应用场所

户外演出、大型体育场馆/竞技场、会议中心、剧院/礼堂、酒店、宴会厅、酒吧、LiveHouse现场

技术参数

Axis20V

Axis18B

单元组件：2 x 10＂LF扬声器，1x 3＂HF压缩驱动器
频率范围：50 Hz–20 KHz（-10dB）
频率响应：55 Hz–18 KHz（±3dB）
灵敏度：104dB(1W@1m)
功率（节目/峰值）：1120W/2240W
最大声压级：137dB峰值
覆盖范围（-6 dB）：:100ºHorizontal x 10ºVertical
阻抗：8Ω
箱体表面：耐磨耐腐蚀防水聚脲漆（Polyurea paint）
箱体材料：多层夹板
连接器：Speakon NL4*2
悬挂系统：Axis Rigging system
尺寸（H x W x D）: 390×765×540mm
重量：29千克

单元组件：1 x 18＂LF扬声器
频率范围：33 Hz–350Hz（-10dB）
频率响应：35 Hz–300Hz（±3dB）
灵敏度：100dB(1W@1m)
功率（节目/峰值）：1000W/2000W
最大声压级：133dB峰值
覆盖范围（-6 dB）：360º
阻抗：8Ω
箱体表面：耐磨耐腐蚀防水聚脲漆（Polyurea paint）
箱体材料：多层夹板
连接器：Speakon NL4*2
悬挂系统：Axis Rigging system
尺寸（H x W x D）: 577×525×660mm
重量：40千克
